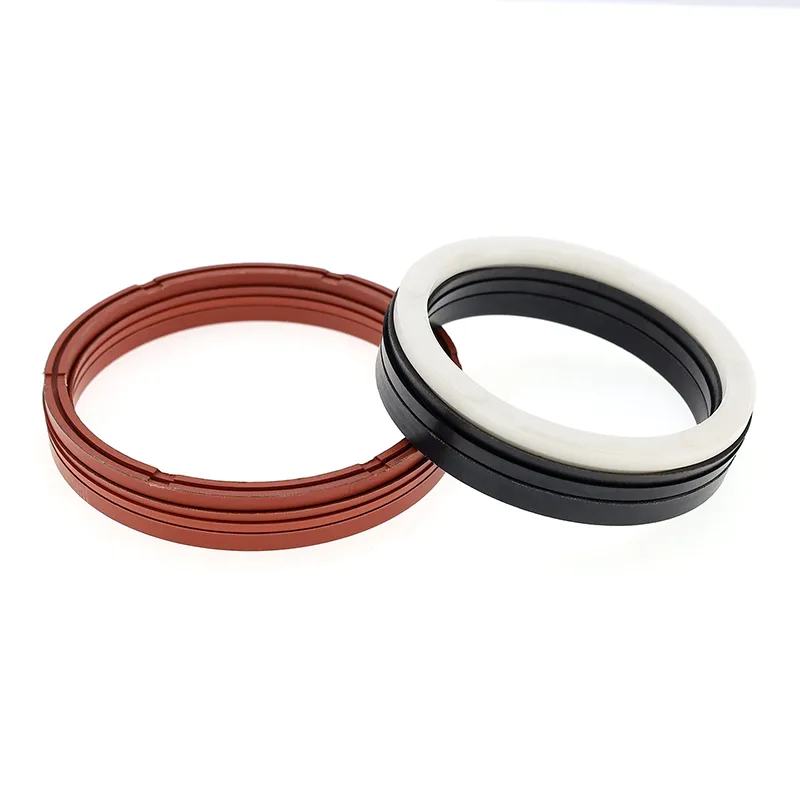

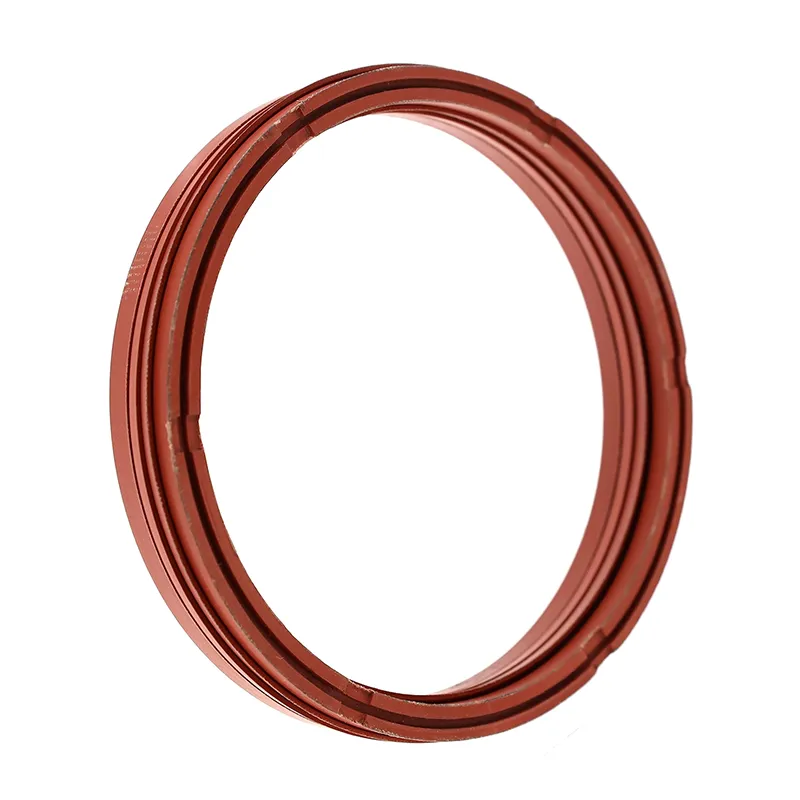

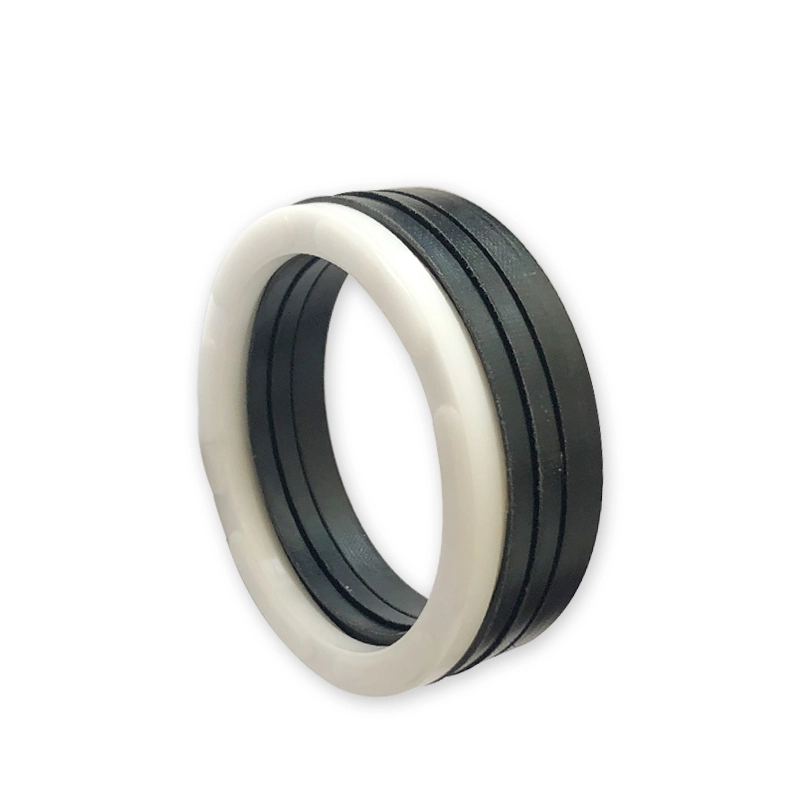

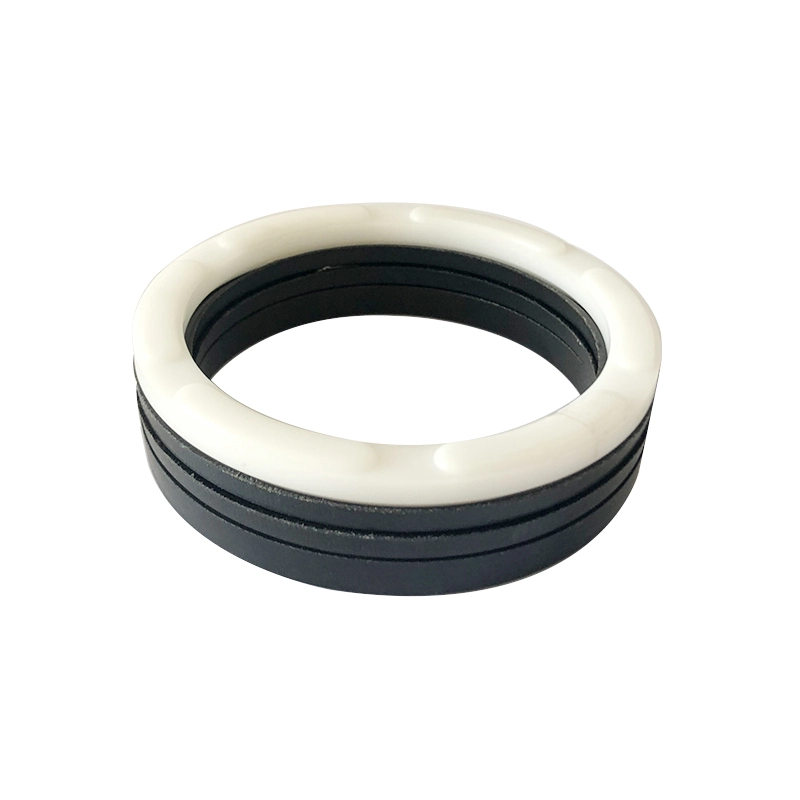

Těsnění Heavy-Duty V-Set Seal se skládá ze sady těsnicích kroužků ve tvaru V, kompresního kroužku a opěrného kroužku. Je vhodný pro jednosměrné tlakové těsnění v hydraulických aplikacích s vratným pohybem. Při montáži je nutné nanést mazivo kompatibilní s těsnicím materiálem. Nelze jej instalovat do integrálních (uzavřených) krytů. Je určen pro těsnění pístů při středním a vysokém zatížení.
1. K dispozici je široká škála materiálů, které umožňují optimální přizpůsobení různým aplikacím.
2. Vhodné pro použití v náročných provozních podmínkách, přizpůsobení se prakticky všem médiím a náročným podmínkám.
3. Dlouhá životnost, vhodné pro bezolejové mazání (při vhodném výběru materiálu).
4. Nastavitelný těsnicí výkon: axiální rozměr lze upravit přidáním nebo odstraněním V-kroužků.
5. Efektivní i při špatné kvalitě těsnícího povrchu.
|
Tlak Mpa |
Teplota ℃ |
Rychlost m/s |
Střední |
|||
|
≤60 |
-30~+100 (nitrilový kaučuk nebo nitrilový kaučuk) |
-20~+200 (fluorokaučuk nebo tkanina z fluorokaučuku) |
-100~+260 (PTFE) |
≤0,5 (guma nebo tkanina vyztužená pryž) |
≤15 (PTFE) |
Téměř všechna média (vyberte správnou kombinaci materiálů) |
1. Materiály přítlačného kroužku: PTFE, nitrilová tkanina, fluorkaučuková tkanina, nylon, polyoxymethylen
2. Materiály V-kroužků: PTFE, Nitrilová pryž, Nitrilová tkanina, Fluorkaučuk, Fluorová pryž
3. Materiály nosných kroužků: Nitrilová tkanina, Fluorokaučuková tkanina, Nylon, Polyoxymethylen, PTFE
|
model |
Materiály |
Použitelný rozsah |
Těsnění |
|
RCEK-A |
V-kroužek: NBR tkanina, přítlačný kroužek, podpůrný prsten: NBR tkanina/PA/POM/PTFE |
Normální teplota, vysoký tlak |
Dobrý |
|
RCEK-B |
V-kroužek: FKM tkanina, přítlačný kroužek, opěrný kroužek: FKM tkanina/PTFE |
Vysoká teplota, vysoký tlak |
Dobrý |
|
RCEK-C |
V-kroužek: NBR, přítlačný kroužek, opěrný kroužek: NBR tkanina/PA/POM/PTFE |
Normální teplota, střední a nízký tlak |
Vynikající |
|
RCEK-D |
V-kroužek: FKM, přítlačný kroužek, opěrný kroužek: FKM tkanina/PTFE |
Vysoká teplota, střední a nízký tlak |
Vynikající |
|
RCEK-E |
V-kroužek: kombinace látky NBR a NBR, přítlačný kroužek, opěrný kroužek: látka NBR/PA/POM/PTFE |
Normální teplota, střední a vysoký tlak |
Vynikající |
|
RCEK-F |
V-kroužek: kombinace tkaniny FKM a FKM, přítlačný kroužek, opěrný kroužek: tkanina FKM/PTFE |
Vysoká teplota, střední a vysoký tlak |
Vynikající |
|
RCEK-G |
V-kroužek, přítlačný kroužek, opěrný kroužek: PTFE1/PTFE2/PTFE3/PTFE4 |
Vysoce teplotní a vysokotlaká korozivní média |
Veletrh |
|
RCEK-H |
V-kroužek: PU, přítlačný kroužek, opěrný kroužek: PU/PA/POM/PTFE |
Normální teplota, střední a vysoký tlak |
Vynikající |
|

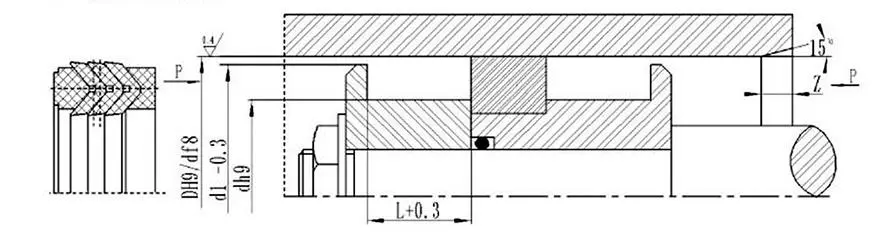

Objednejte model RCEK-A-120×95x25.3 Model-průměr válce x průměr dna drážky x šířka drážky |
|||
