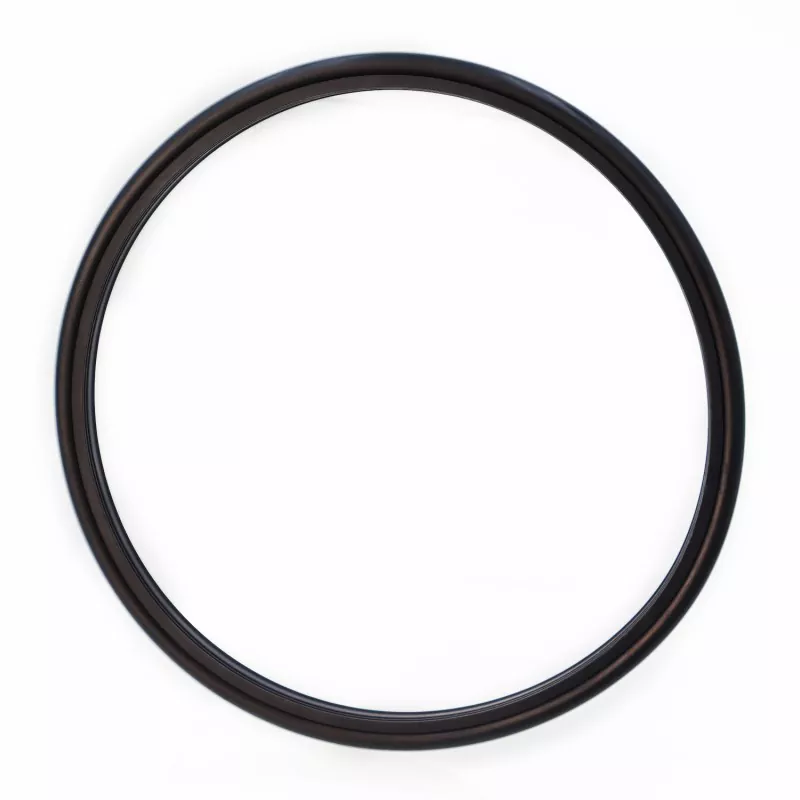

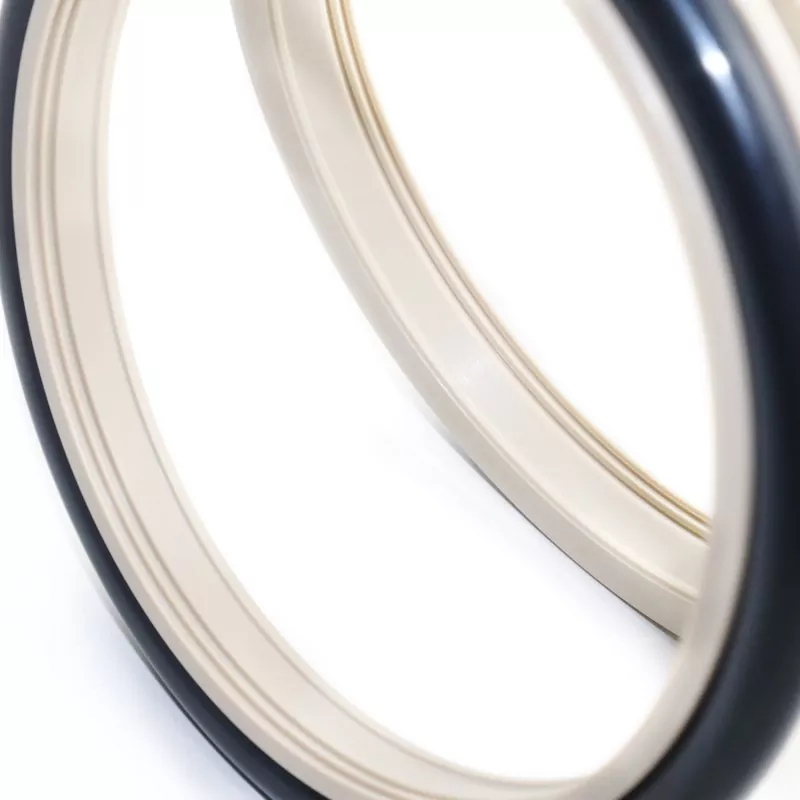

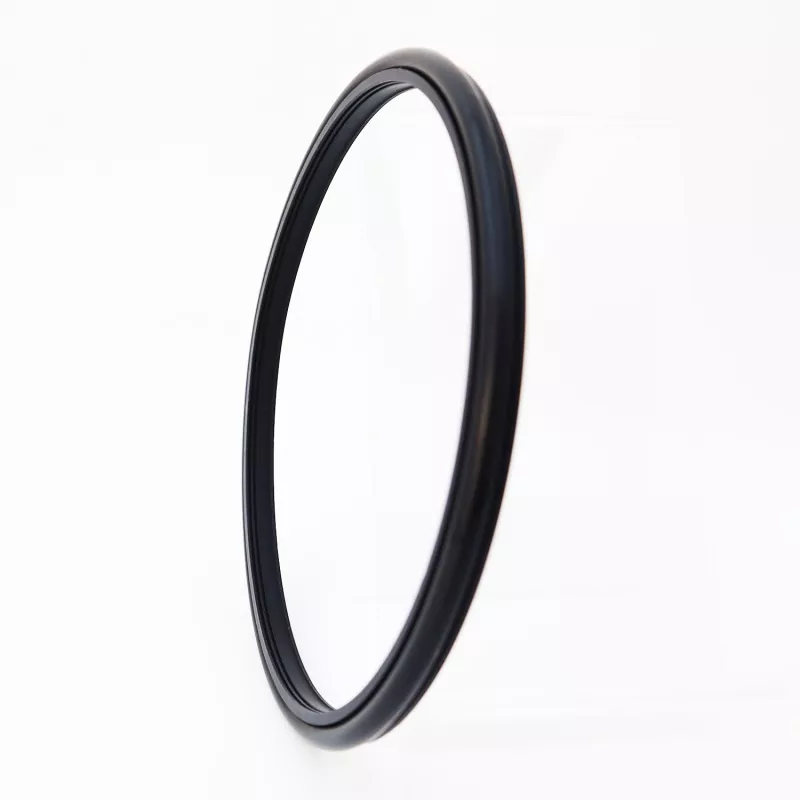

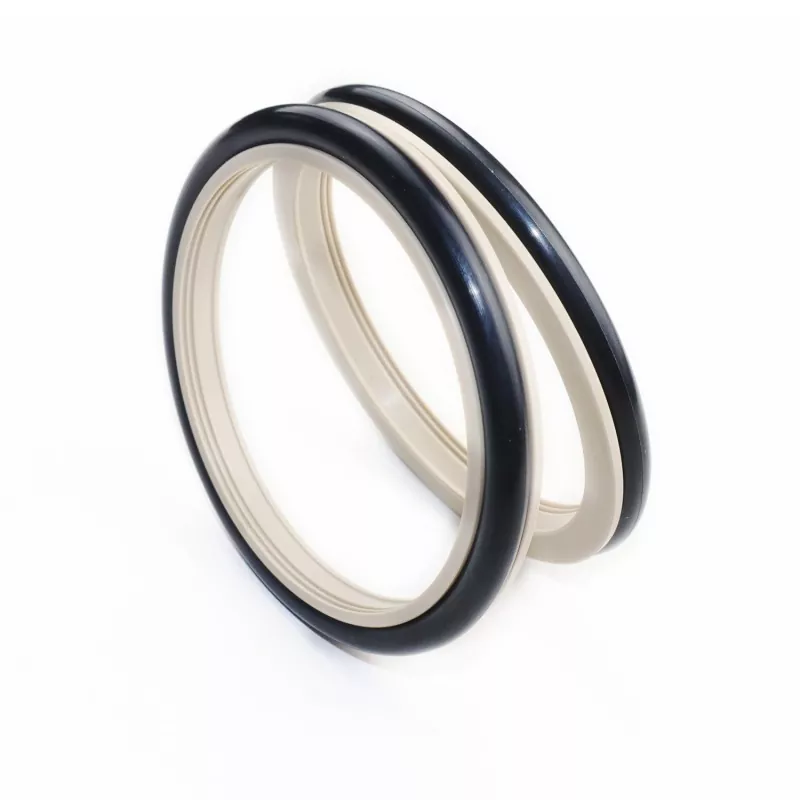

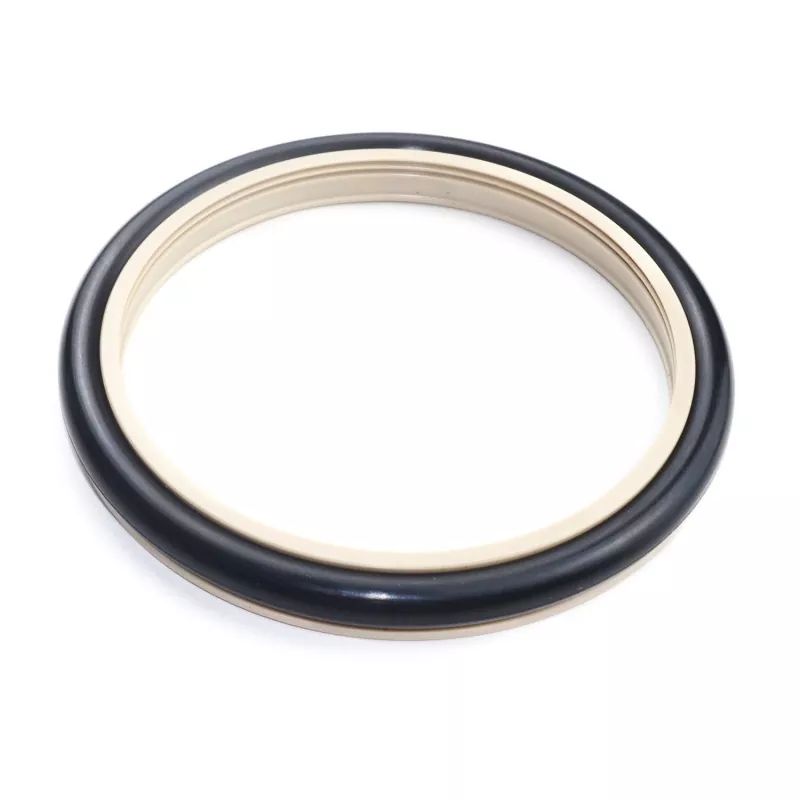

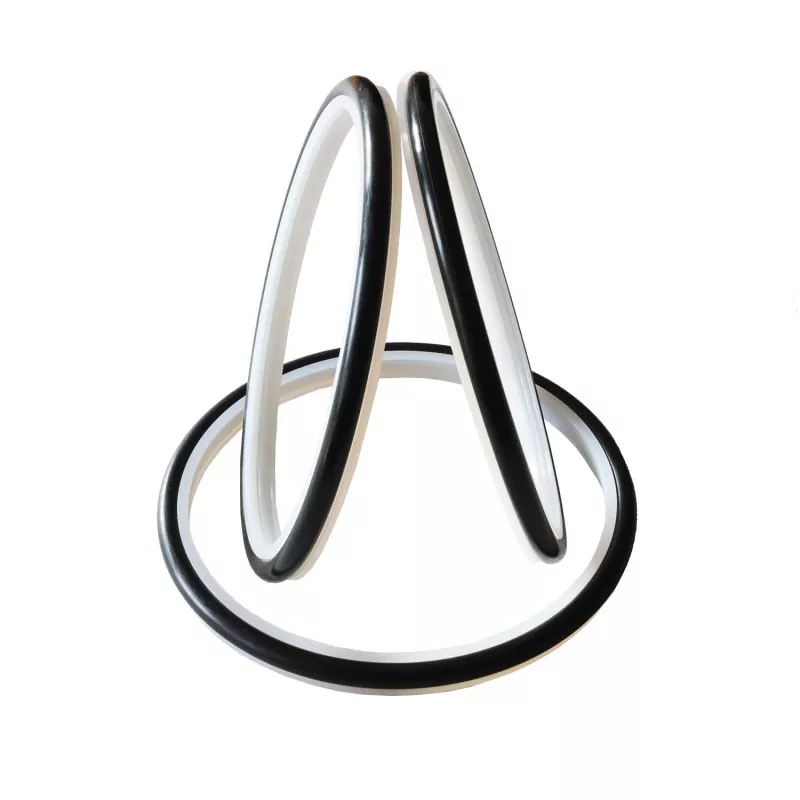

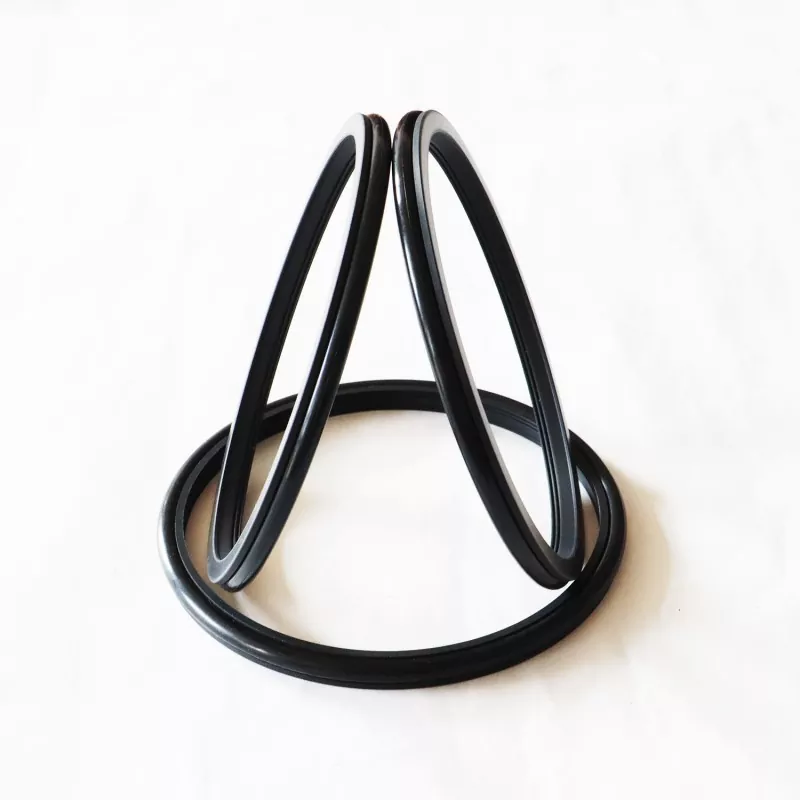

Zesílené vroubkované kompozitní těsnění (těsnění cementové kaše) pro pístní tyče (hřídele) se skládá ze speciálně navrženého vroubkovaného těsnicího kroužku vyrobeného z vysoce výkonného technického plastu a pryžového O-kroužku; je vhodný pro jednosměrné těsnění v hydraulických vratných a rotačních aplikacích. Primárně se používá v plunžrových čerpadlech, kalových čerpadlech, šroubových vrtacích nástrojích, vrtných soupravách, zařízeních na průzkum ropy, betonárnách a dalších.
Mezi klíčové vlastnosti patří dlouhá životnost, nízké tření, vynikající těsnicí výkon, kompaktní design a snadná instalace, použití a údržba. Optimalizovaná konstrukce profilu a tloušťky těsnicího břitu zajišťuje účinné utěsnění i při vystavení drsným médiím, jako je cementová kaše.
Při použití s médii podobnými bahnu se doporučuje vstřikovat mazací tuk mezi dva (nebo více) těsnicích stupňů.
Limitní hodnoty by neměly nastat současně.
|
Tlak (MPa) |
Teplota (°C) |
Rychlost (m/s) |
Střední |
|
|
Vratný pohyb |
Rotační pohyb |
|||
|
≤100 |
-35 až +100 (s O-kroužkem z NBR) |
≤6 |
≤2 |
Voda, bahno, ropa, hydraulický olej, emulze |
|
-20 až +200 (s O-kroužkem FKM) |
||||
1. Mezi kompatibilní materiály O-kroužků patří: R01 Nitrilová pryž (NBR), R02 Fluorová pryž (FKM) atd.
2. Materiál těsnicího kroužku: Standardní materiál PTFE4; další dostupné materiály zahrnují PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 atd.
Model objednávky: RC2061-80*91.7*7.6-PTFE4-R01 (Model - Průměr hřídele * Průměr drážky * Šířka drážky - Kód materiálu)
K dispozici jsou velikosti v rámci specifikovaného rozsahu parametrů.
|

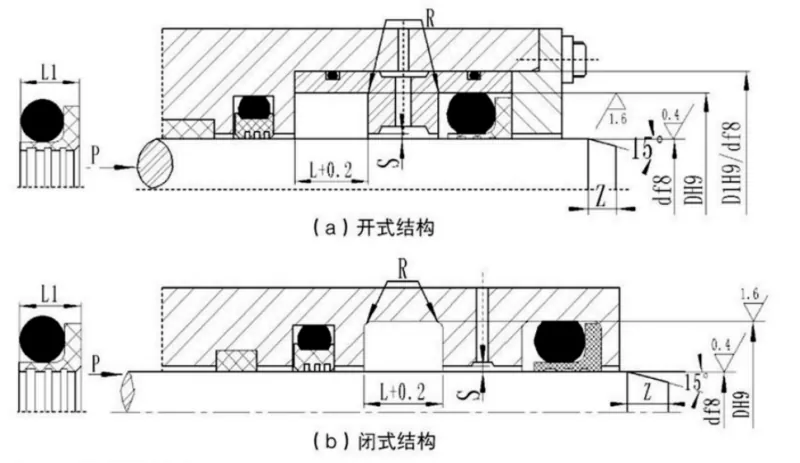

Rozsah průměru hřídele Standardní typ d f8 RC2061 |
Rozsah průměru hřídele Těžká zátěž d f8 RC2061-Z |
Průměr drážky D H9 |
Šířka drážky L+0,2 |
Šířka těsnění L1 |
Poloměr rohu Rmax |
Radiální vůle Smax |
Zkosení Zmin |
Průměr průřezu O-kroužku |
||
|
<10 MPA |
<20 MPA |
<40 MPA |
||||||||
|
5~15.9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15.9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Poznámka: 1. Pro průměry hřídele ≤30 mm se doporučuje provedení s otevřenou drážkou.
2. U aplikací s rotačním těsněním by tvrdost povrchu rotujícího hřídele měla být HRC ≥58.
3. Pro tlaky přesahující 30 MPa se doporučuje pro vytlačovací mezeru uložení H8/f8.
